Cur síos

Paraiméadair theicniúla

Sonraíochtaí cruinneachán Snap Trasna 4-luaidhe GX-Sraith

Paraiméadar	Luach Caighdeánach	Roghanna Saincheaptha
Ábhar cruinneachán	Cruach Dhosmálta SUS301 (Crua Iomlán)	SUS304, Cóimhiotail Speisialta
Cineál cruinneachán	Snap Croise 4 Luaidhe (Gan Lárpholl)	Fad Cosa Saincheaptha / Céimseata
Trastomhas Caighdeánach	5mm, 6mm, 7mm, 8.5mm, 10mm, 12mm	5mm - 20mm (Toisí Saincheaptha)
Fórsa Gníomhachtaithe	160gf, 250gf, 300gf, 400gf	100gf - 5000gf (±20gf Caoinfhulaingt)
Taisteal cruinneachán	0.15mm - 0.25mm	0.10mm - 0.40mm Inchoigeartaithe
Timthriall Saoil	1,000,000 Timthriall (Íosta)	Suas le 5,000,000 Timthriall (Grád Préimh)
Teagmháil Friotaíocht	Níos lú ná nó cothrom le 100 mΩ (Luach Tosaigh)	Níos lú ná nó cothrom le 50 mΩ (Rogha Órphlátáilte)
Friotaíocht Inslithe	Níos mó ná nó cothrom le 100 MΩ @ DC 250V	Sonraíocht Chaighdeánach
Modh Gléasta	PCB Díreach / Flex Chuarda Mount	Tacaíocht Ghreamaitheacha PSA ar Fáil
Teocht Oibriúcháin	-40 céim go dtí +85 céim	Raon Breisithe ar Fáil
Friotaíocht Taise	95% RH @ 40 céim , 96 Uaireanta	Caighdeán
Críochnaigh Dromchla	Nicilphlátáilte (Frith-Tarnais)	Óirphlátáilte, Airgid Plátáilte
Comhoiriúnacht PCB	PCB Singil-Thaobh & Dhá thaobh-	Ciorcad Flex, Athraigh membrane
Pacáistiú	Bulc (Mála Frith-Statach)	Téip & Ríl, Tráidire (Comhoiriúnach le SMT)
MOQ	3,000 ríomhaire (Míreanna Caighdeánacha)	Soshannta maidir le Dearthaí Saincheaptha
Am Luaidhe	5-10 Lá (Míreanna Stoc)	15-30 Lá (Orduithe Chustaim)

Sonraí Tástála Feidhmíochta

Comhsheasmhacht Cuar Fórsa:Éagsúlacht ±15% thar bhaisceanna táirgeachta (rialaithe CPS)
Postáil- Life Contact Resistance:Níos lú ná nó cothrom le 150 mΩ tar éis 1,000,000 timthriallta
Tástáil Sprae Salainn:48 uair an chloig gan chreimeadh suntasach (Nicil Plátáilte)
Friotaíocht Chreathadh:Gan aon bhriseadh teagmhála faoi 10-500Hz, aimplitiúid 1.5mm
Friotaíocht turrainge:Luasghéarú 100g, fad 6ms, 3 ais
Ceithre{0}}Cobhsaíocht Teagmhála Pointe:Teagmháil chomhsheasmhach fiú le mí-ailíniú socrúcháin ±0.2mm

Nóta:Is gnáthluachanna iad na sonraíochtaí go léir atá bunaithe ar choinníollacha tástála caighdeánacha. Tá sonraíochtaí saincheaptha ar fáil arna iarraidh sin. Déan teagmháil lenár bhfoireann innealtóireachta le haghaidh sonraí mionsonraithe, moltaí lorg PCB, agus meastóireacht shamplach saor in aisce.

MIOTAIL cruinneachán · COMHPHÁIRTITHE LASC TACTILE

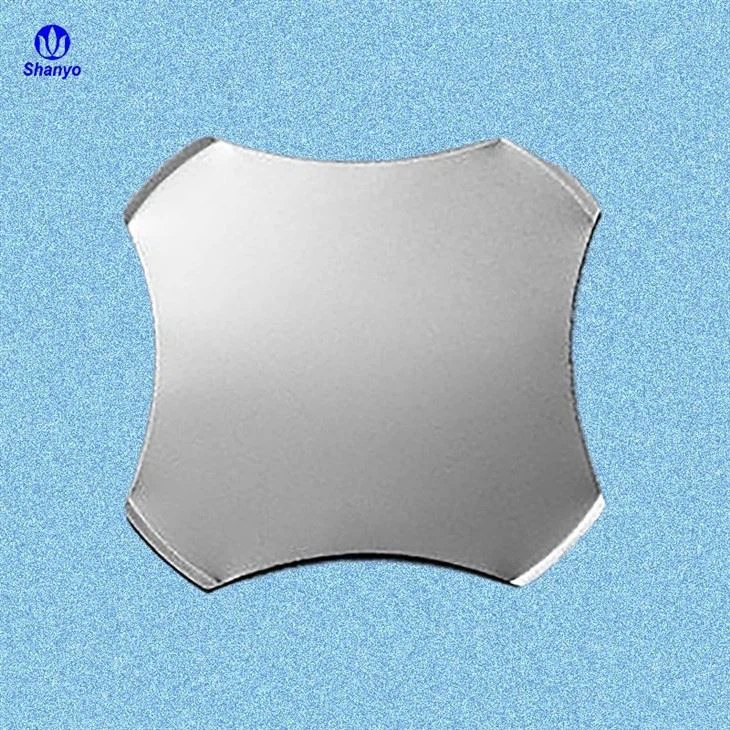

4-Cruinneachán Luaidhe Croise Snap (GX-Sraith), Innealtóireachta le haghaidh Eochaircheapanna Dlúth

Is comhpháirt lasc-tadhlach luaidhe 4-luaidhe 4-sraithe Shanyo i gcruach dhosmálta SUS301. Luíonn ceithre chos fhoirmithe go díreach ar phailléid PCB - gan aon ghreamaitheach, gan aon fhráma coinneála - a sheachadann gníomh snap brioscach, ceithre -cobhsaíocht teagmhála pointe, agus pacáistiú téip agus ríl SMT le haghaidh eochaircheapanna tomhaltóra, tionsclaíocha agus feithicleacha.

SUS301 Iomlán crua
Cruach earraigh préimhe

160-400 gf
4 fórsaí caighdeánacha

Timthriallta 1M
Min. saol (préimh 5M)

Téip & Ríl
Roghnaigh SMT-agus{-áit réidh

Iarr sampla saor in aisce →

GX{0}}Sraith 4-Lead Cross Snap Dome - Gailearaí Táirge

Cros cruinneachán luaidhe caighdeánach 4-, SUS301 lán-chrua	Ar fáil i 5, 6, 7, 8.5, 10, 12 mm trastomhais
Imlíne toise - ceithre chos déanta, patrún tras	Eagar cruinneachán ar scannán greamaitheacha, suite ar PCB

Conas a Oibríonn cruinneachán Snap Croise 4 Luaidhe

Murab ionann agus cruinneachán cruinn scaoilte a dteastaíonn tacaíocht ghreamaitheach nó coimeádán plaisteach uaidh, tá ceithre chosa cruinne cruinne ag cruinneachán an tsraith GX a shíneann amach ó chorp an chruinneacháin. Nuair a chuirtear ar PCB iad, socraíonn na ceithre chosa sin cothrom ar stuáil chopair ag ceithre choirnéal patrún tras. Brúigh an choróin cruinneachán agus titeann sé le Léim briosc - déanann na cosa teagmháil iontaofa leictreach trí cheithre phointe neamhspleácha, mar sin ní bhriseann fiú 0.2 mm de mhí-ailíniú socrúcháin an ciorcad.

Tá tábhacht leis an gcéimseata sin ar dhá bhealach. Ar an gcéad dul síos, déanann sé féin-ailíniú ar lorg caighdeánach PCB, ag gearradh saothair tionóil. Ar an dara dul síos, leathnaíonn teagmhála ceithre phointe an sruth thar cheithre chosán, ag ísliú friotaíochta in aghaidh an chosáin agus ag feabhsú -iontaofacht fadtéarmach i dlúithe eochaircheapanna ard-timthriallta nuair a ídíonn pointe teagmhála amháin níos tapúla.

Rudaí a Dhéanann an tSraith GX-Difriúil

Ceithre -Phointe Féin-Ailíniú Suíonn ceithre chos déanta go díreach ar pillíní copair. Níl aon ghreamaitheach PSA, gan aon fhráma coinneála, níl aon scannán ailínithe ag teastáil. Glacann sé le sruth socrúcháin ±0.2 mm ar línte SMT.	Crisp, Léim Shainithe Precision-stamped SUS301 full-hard spring steel delivers high tactile ratio (>50%.
SMT{0}}Pacáistiú Cairdiúil Téip{0}}agus-pacáistiú spól agus tráidire atá comhoiriúnach le meaisíní roghnaithe caighdeánacha agus{-áit. Cuireann sé deireadh le saothar socrúcháin láimhe agus tacaíonn sé le cóimeáil ardtoirte atá go hiomlán uathoibrithe.	Raon Fórsa Leathan Clúdaíonn fórsaí gnáthghníomhaithe ó 160 gf go 400 gf an chuid is mó d'fheidhmchláir mhéarchláir. Tá fórsaí saincheaptha ó 100 gf go 5000 gf ar fáil le lamháltas ± 20 gf le haghaidh tiúnadh eirgeanamaíochta.
PCB Flex & Rigid Comhoiriúnach Oibríonn dearadh próifíl íseal ar PCBanna dochta singil-/dúbailte{-, ciorcaid fleisc, agus forleagan scannáin poileistear. Uimhir pháirt amháin thar do ardáin táirge.	Críoch-Frith{0}}Bailchríoch nicile Seasann plating nicil caighdeánach tarnish agus pas 48-spraeála salainn 48-uair an chloig. Plátáil óir agus airgid ar fáil do thimpeallachtaí ísealfhriotaíochta, ardchreimeadh.

GX-Sraith Sonraíochtaí Teicniúla

Paraiméadar	Luach Caighdeánach	Roghanna Saincheaptha
Ábhar cruinneachán	Cruach Dhosmálta SUS301 (Crua Iomlán)	SUS304, Cóimhiotail Speisialta
Cineál cruinneachán	Snap Croise 4 Luaidhe (Gan Lárpholl)	Fad Cosa Saincheaptha / Céimseata
Trastomhas Caighdeánach	5, 6, 7, 8.5, 10, 12 mm	5 – 20 mm (Saincheaptha)
Fórsa Gníomhachtaithe	160, 250, 300, 400 gf	100 – 5000 gf (±20 gf)
Taisteal cruinneachán	0.15 – 0.25 mm	0.10 – 0.40 mm Inchoigeartaithe
Timthriall Saoil	1,000,000 Timthriall (Mion.)	Suas le 5,000,000 Timthriall (Préimh)
Teagmháil Friotaíocht	Níos lú ná nó cothrom le 100 mΩ (Tosaigh)	Níos lú ná nó cothrom le 50 mΩ (Órphlátáilte)
Friotaíocht Inslithe	Níos mó ná nó cothrom le 100 MΩ @ DC 250V	Caighdeán
Modh Gléasta	PCB Díreach / Flex Chuarda Mount	Tacaíocht Ghreamaitheacha PSA ar Fáil
Teocht Oibriúcháin	-40 céim go dtí +85 céim	Raon Breisithe ar Fáil
Friotaíocht Taise	95% RH @ 40 céim , 96 Uaireanta	Caighdeán
Críochnaigh Dromchla	Nicilphlátáilte (Frith-Tarnais)	Óir, Airgid Plátáilte
Comhoiriúnacht PCB	PCB Aonair- & -Déthaobhach	Ciorcad Flex, Athraigh membrane
Pacáistiú	Bulc (Mála Frith-Statach)	Téip & Ríl, Tráidire (SMT)
MOQ / Am Luaidhe	3,000 ríomhaire / 5-10 lá (stoc)	Soshannta / 15-30 lá (saincheaptha)

Iontaofacht & Bailíochtú Comhshaoil

Caoinfhulaingt fórsa gníomhachtaithe:± 15% ar fud na mbaisceanna táirgthe (rialaithe SPC)
Post{0}}friotaíocht teagmhála saoil:Níos lú ná nó cothrom le 150 mΩ tar éis 1,000,000 timthriallta
Sprae salainn:48 uair an chloig gan creimeadh suntasach (nicilphlátáilte)
Creathadh:Gan aon bhriseadh teagmhála faoi 10–500 Hz, aimplitiúid 1.5 mm
turraing:luasghéarú 100 g, fad 6 ms, 3 ais
Cobhsaíocht teagmhála ceithre phointe:Teagmháil chomhsheasmhach fiú le mí-ailíniú socrúcháin ±0.2 mm

4-Cruinneachán Luaidhe Croise vs. Cruinneachán Babhta vs. 3-Ceannard le Roghnú?

Níl an chéimseata cruinneachán céanna ag teastáil ó gach eochaircheap. Bain úsáid as an gcomparáid seo chun an chuid ceart a phiocadh do do leagan amach PCB agus do phróiseas cóimeála.

Tréith	4-Crosaire Luaidhe (Sraith GX)	cruinneachán cruinn (scaoilte)	Léim 3-luaidhe
Gléasta	Féin-á ailíniú ar chroscheap	Tá greamachán / coinneáil de dhíth	Tá greamachán de dhíth
SMT Pioc & Áit	Tá (téip & ríl)	Níl (áit láimhe)	Teoranta
Pointí Teagmhála	4 (cros)	1 (lár)	3
Caoinfhulaingt Socrúcháin	±0.2 mm	Daingean (scannán-spleách)	±0.1 mm
Leagan Amach Méarchláir Dlúth	Is fearr oiriúnach	Maith	Maith
Costas in aghaidh an Phíosa	Meánach (coigilteas tionóil)	Is ísle (ach costas saothair)	Meánach
Is Fearr Le haghaidh	Méid ard, uathoibrithe, eochaircheapanna dlúth	Méid íseal, painéil shimplí	-i gceart-i lár-imleabhar ginearálta

Conas an Fórsa Gníomhachtaithe Ceart a Roghnú

Is éard atá i gceist le roghnú an gf ceart ná páirtinnealtóireacht, páirt-eirgeanamaíocht. Ró-éadrom agus triggers an cruinneachán trí thimpiste; ró-throm agus éiríonn oibreoirí tuirse. Úsáid an pointe tosaigh seo agus bain úsáid as samplaí.

Fórsa Gníomhachtaithe	Mothaigh	Feidhmchláir tipiciúla
160 gf	Solas, íogair	Cianrialtáin, cianrialtáin teilifíse, eochaircheapanna cairdiúil do dhaoine scothaosta
250 gf	Cothromaithe (is coitianta)	cianrialtáin AC, socraigh-boscaí barr, fearais tí, trealamh oifige
300 gf	Daingean, d'aon ghnó	Painéil rialaithe tionsclaíochta, HMI, feistí leighis
400 gf	Trom, dearfach	Lasca taobh istigh feithicleach, eochaircheapanna lasmuigh, comhghlasanna sábháilteachta

An Áit a nÚsáidtear Cruinneacháin Shraith GX{0}

Leictreonaic Tomhaltóra cianrialtáin teilifíse,-cianrialtáin aeroiriúnaithe, córais fuaime, socraigh-boscaí barr - áit a bhfuil aiseolas briosc agus 1M-tábhacht le saolré rothaíochta.	Rialuithe Tionscail Méarchláir PLC, painéil HMI, comhéadain rialaithe meaisín, painéil tosaigh trealaimh tástála - tógtha le haghaidh oibríocht 3-shift.
Interior Feithicleach Lasca rotha stiúrtha, rialtáin fuinneoige, coigeartú scátháin, cnaipí fuaime - rátáil -40 céim go +85 céim .	Feistí Leighis Monatóirí othar, caidéil insileadh, uirlisí diagnóiseacha, córais glaonna altraí - aiseolas comhsheasmhach, iontaofa.
Trealamh Oifige Printéirí, cóipeálaithe, painéil scanóirí, eochaircheapanna gutháin, rialtáin seomra comhdhála - eochairbhuillí laethúla.	Slándáil & Rochtain Eochaircheapanna iontrála gan eochair, córais aláraim, painéil idirchum, rialuithe rochtana páirceála - amuigh-rátáil marthanachta.

Saincheapadh & Tacaíocht Tionóil

Tiúnadh Fórsa Fórsa gníomhaithe a mheaitseáil le do riachtanais eirgeanamaíochta agus iontaofacht, le rialú caoinfhulaingt daingean.	Déantúsaíocht Eagar cruinneachán Leatháin eagar cruinneachán réamh-chóimeáil le tacaíocht ghreamaitheach, ailínithe go beacht le do leagan amach PCB le haghaidh lannú membrane.
Pacáistiú SMT Téip{0}}agus-pacáistiú spóla optamaithe le haghaidh meaisíní roghnaithe caighdeánacha-agus{-, rud a chumasaíonn táirgeadh lán-uathoibríoch.	Cóireálacha Dromchla Nicil, óir, nó plating airgid le haghaidh friotaíocht teagmhála is fearr agus friotaíocht creimeadh i do thimpeallacht.

Téann gach cruinneachán GX Trí 8 Geataí Cáilíochta

Monaraithe faoi ISO 9001: 2015 inár ngléasra Qingdao. Déantar gach luchtóg táirgeachta a shampláil agus a logáil roimh an loingsiú.

1 Cigireacht corna SUS301 ag teacht isteach	2 Tástáil fórsa gníomhachtaithe SPC	3 Seiceáil optúil tríthoiseach	4 Teagmháil & friotaíocht inslithe
5 Saolré go timthriallta 1M	6 Creimeadh spraeála salainn	7 Rothaíocht teochta-taise	8 Creathadh & turraing

Cén Fáth a Cheannach GX-Series Domes From Shanyo

Díreach ó Qingdao Factory Stampáil, plating, agus monarú eagar go léir faoi aon díon amháin. Gan -marcáil cuideachta trádála, gan aon iontas ar an bhfear meánach.	Samplaí agus DFM saor in aisce, Seol do líníocht cruinneachán nó lorg PCB chugainn. Seolaimid samplaí i 3-5 lá agus aiseolas DFM laistigh de 24 uair an chloig.
MOQ ó 3,000 ríomhaire Seoltar earraí stoic i 5-10 lá. Déanann dearaí saincheaptha idirbheartaíocht ar MOQ chun do fhréamhshamhail agus do rampa- suas chun toirt a fheistiú.	ISO 9001/IATF 16949 Córais cháilíochta deimhnithe le haghaidh leictreonaice tomhaltóra agus táirgeadh grád feithicleach. Inrianaitheacht bhaisc ar gach ríl.

Ón bhFiosrúchán go dtí na Céimeanna Táirgeachta - 5

Comhroinn Do Spec
Seol líníocht cruinneachán, lorg PCB, ceanglas fórsa

Athfhriotail & DFM
Praghsáil + aiseolas DFM laistigh de 24 uair an chloig

Samplaí Saor in Aisce
Seoltar samplaí i 3-5 lá le haghaidh tástála

Ordú Trialach
Triail 500-3,000 ríomhaire le bailíochtú ar do líne

Táirgeadh Aifreann
Pacáistiú ríl, ar-an t-am seachadta, inrianaitheacht baisceanna

Ceisteanna Coitianta

C: Cad é an difríocht idir cruinneachán tras 4-luaidhe agus cruinneachán babhta caighdeánach?
A: Tá ceithre chos déanta ag an gcruinneachán tras-luaidhe 4- a luíonn go díreach ar pillíní PCB, agus mar sin ní gá tacaíocht ghreamaitheacha nó scannán coinneála a bheith aige. Tá sé féin-ailíniú, SMT{-comhoiriúnach, agus níos fulangaí maidir le sruth socrúcháin - oiriúnach le haghaidh eochaircheapanna dlúth, ard-toirte. Tá coimeádán ag teastáil ó chuimíní cruinne agus is fearr iad do phainéil shimplí ar líon íseal.

C: An féidir leat an fórsa gníomhaithe a choigeartú de réir ár riachtanas cruinn?
A: Tá. Is iad na fórsaí caighdeánacha ná 160, 250, 300, agus 400 gf. Is féidir linn aon fhórsa a tháirgeadh ó 100 gf go 5000 gf le caoinfhulaingt ± 20 gf. Inis dúinn do sprioc eirgeanamaíochta agus stampálfaimid samplaí chun iad a mheaitseáil.

C: Cad é an MOQ agus an t-am luaidhe le haghaidh cruinneachán saincheaptha sraith GX-?
A: Seoltar míreanna stoic caighdeánach i 5-10 lá le MOQ 3,000 ríomhaire. Tógann trastomhais, fórsaí nó plating saincheaptha 15-30 lá. Maidir le horduithe trialach, is féidir MOQ a chaibidil - go minic is leor 500–1,000 ríomhaire le bailíochtú ar do líne.

C: An bhfuil na cruinneacháin seo comhoiriúnach le ciorcaid flex agus lasca membrane?
A: Tá. Oibríonn an dearadh próifíl íseal ar PCBanna dochta, ciorcaid fleisc agus forleagan scannáin poileistear. Soláthraímid freisin leatháin eagair cruinneachán réamh-chóimeáilte le tacaíocht PSA, réidh le lannú ar do phainéal membrane.

An dteastaíonn Soláthraí cruinneachán Snap Cross 4-luaidhe uait?

Seol do líníocht cruinneachán nó imlíne PCB inniu. Samplaí saor in aisce, sonraí mionsonraithe, agus aiseolas DFM laistigh de 24 uair an chloig.
